PCBWAY Sipariş Verelim ve Ayrıntılarını İnceleyelim.

Merhaba Arkadaşlar.

Bu yazımda pcb sponsorum haline gelen PCBWAY kayıt ve sipariş detaylarına bakalım.

Öncelikle şunu belirteyim. PCBWAY her yeni kayıta 5$ bonus veriyor. Siparişiniz 20$ gibi meblağa ulaşınca 5$ bonusu kullanabiliyorsunuz.



PCBWAY sayfasını açtıktan sonra


Sağ üstte kırmızı işaretli bölgeden ilk önce siteye kayıt oluyoruz.



Join Free ile yeni kullanıcı kaydı oluşturuyoruz. Burada şifremizi de belirliyoruz.




Şimdi 5$ bonus kazandık:)



Login olduğumuz sayfada üstte bunu görebilirsiniz.


Şimdi yeni PCB siparişi verelim.


Online Quote ile siparişimizi vermeye başlıyoruz.



Şimdi PCB tasarımımız ile ilgili detayları girmeye başlayalım.

Board Type ile sizden tasarınızda kaç adet pcb olduğu, eğer birden fazla tasarım varsa sizin tarafınızdan mı yoksa PCBWAY tarafından mı panelleneceği soruluyor. Daha önce panelli pcb siparişi vermedim. Her pcbnin ayrı çerçeve kesimi ile gelmesi işime geliyor.

Aynı panel içinde birden çok pcb olması seri üretim esnasında krem lehim çekme ve malzeme dizerken işçilik  açısından kolaylık sağlıyor.



Panelli pcb görseli:


Eğer panel içinde birden fazla pcb tasarısı varsa PCBWAY bunu belirtmenizi istiyor.  Zaten pcb başına 5$a üretim yapıyorlar. Fiyatları uygun. Eğer panelinizde farklı tasarılar varsa bunu belirtin yoksa denetlemeden geçmeyebilir.




Sonra pcb boyutlarını belirtmenizi istiyor.


Eğer inch üzerinden çizim yaptıysanız inch-mm çevirici ile milimetre cinsinden boyutları girin.

PCBWAY 100mmX100mm boyutlarına kadar FR4 pcbyi 5$ üretiyor. Boyutlar 100mm üzerine çıkınca fiyatlar anormal değişiyor. Buyüzden tasarınızı 100mm altına çekerseniz fiyat 5$.

Tasarımızda kaç katmanlı üretim istediğinizi belirtin. 2 katman seçili geliyor.
Tasarınız 4 katman ise burada gerekli değişikliği yapın.


Pcbnizin hangi materyalden üretileceğini belirtin. FR4 mü, aliminyum mu yoksa fleks pcb mi istediğinizi belirtin.
Normalde FR4 seçili. Altında  FR4 TG isimli bölüm pcbnin dayanabileceği sıcaklık ile ilgili bir bölüm. Yüksek sıcaklık dayanımı askeri sağlamlık için gereklidir ama maliyeti artırır.



Pcb kalınlığını seçin. Hem 1.6mm hem de 1mm pcb siparişleri verdim. Bu noktada eğer kartın şık görünmesini, ince ve havalı durmasını istiyorsanız 1mm kalınlığı tavsiye ederim. Röle, trafo vb ağır parçalar içeren tasarımlarda da 1.6mm kalınlığı seçiyorum. Bu sayede kartlar vidalandığı zaman sağlam duruyor. Özellikle röle ve trafo gibi malzemeleri sökerken çok ısıtmak 1mm ince pcblere zarar verebilir. Buna dikkat edin.

Diğer bir konu kargo yani taşıma konusu.
Kalınlık taşıma konusunda şu konuda etkili. 100mm X 100mm pcb 1mm kalınlıkta ortalama 150gr gelirken, 1.6mm aynı boyutlu pcb 225 yada 250gr geliyor. Bu da kargo ücretini değiştiriyor.

Şunu da belirteyim. 4 adet boyutları küçük dolayısıyla ağırlığı az pcbnin kargosu 13$ tuttu. Daha büyük boyutlu pcblerle 4 adetlik siparişte kargo 23$ civarında tuttu. Artık seçim size kalmış.


Pcb tasarımında en dikkat edilecek nokta burası. Minimum yol kalınlığı ve yollar arası boşluk. Seçili olarak 6/6mil geliyor. Şu anlama gelir. 6mil= 6/1000 inch yani yaklaşık 0,15milimetre.

Normal bir tasarım için gayet yeterli bir kalınlık. Çok özel bir tasarımınız yoksa değiştirmeyin. Daha ince hatlar fiyatı etkileyecektir.

Min hole size ise, via ve padler için minimum delik çapı ne olacak. Burada ölçü milimetre. 0.3milimetre gayet yeterli. yukarıda basettiğim gibi daha ince tasarımlar daha yüksek maliyet demek. Seçim sizin.

Soldermask pcbmizin rengidir. Benim tercihim mavi. Standart seçim ise yeşil. Neden yeşil derseniz, Bakır yollar ile üstteki boya arasındaki kontrast iyi olduğu için yol takibi çok kolay. En kötü seçim ise siyah ve beyaz soldermask. Beyaz soldermask aliminyum led pcblerinde çok kullanılır. Sebebi ise ışığı en çok yansıtan renk olması.

Barış Samancı'nın PCB rengi ile ilgili inceleme yazısını aşağıdaki linkten okuyabilirsiniz. Detaylı ve verimli bir anlatım olmuş. Eline sağlık.

http://www.barissamanci.net/Makale/45/baski-devre-lehim-maskesi-solder-mask-rengi/


Silksreen pcb üzerinde yazı ve şekillerin rengidir. Pcb beyazsa silscreen siyah, diğer renklerde silkscreen beyaz gayet güzel okunuyor.



Golfinger pcb kenarında eğimli kesim ve altın kaplama istenilip istenmediği soruluyor. Bu uygulamaya Ethernet kartı, wifi kartı, ekran kartı gibi bilgisayar bileşenlerinde çok karşılaşırsınız.


Surface Finish kısmı siparişin onayınızı özellikle isteyen en önemli kısmı. Pcb kalay kaplama işleminde ağır metal olan kurşun kullanılmasında dolayı bunun farkında olmanıza dikkat çekiyor.

Günümüzde bütün elektronik bileşenler, ROHS standartında ve üretiminde kullanılan kurşun miktarı belirli standartlara bağlı olarak minimumda tutuluyor. Prorotip üretim için Lead Free (Kurşun içermeyen üretim) çok elzem olamayabilir ama seri üretimle üretilen kartların yaşam döngüsünü tamamlayıp atık haline dönüştüğünde çöpe atılacağı ve geri dönüştürülmezse doğaya bırakılacağı bir gerçek. Gerekli önlemler alınmazsa yağmur ve hava şartlarına bağlı olarak içeriğindeki kurşun zamanla içme suyuna karışacak ve doğaya zarar verecektir. Bu bağlamda Lead Free üretim gerekli ama prototip için şart değil. Yes işaretleyin.



Via Process kısmı, yüzyler arasında geçiş yapan viaların pad kısmının üstünün soldermask ile kapatılıp kapatılmayacağı, vianın içinin doldurulup doldurulmayacağı ile ilgili seçim sunuyor. Vianın üstütün boyanmaması prototip için istenen bir durumdur. Çünkü vianın metal kısmından osiloskop veya ölç aleti ile kolaylıkla ölçüm alabilirsiniz. Seri üretimde tercihinize kalmış.



Finish Copper, pcbnin üretileceği bakır yüzeyin kalınlığı ile ilgili seçim yapmanızı sağlar. eğer yüksek akım ile uğraşıyorsanız pcb kalınlığının artması birim alanda kalınlık artacağı için daha fazla akım taşımak anlamına gelir. Maliyete yansır. Özel tasarımınız yoksa 1ons gayet yeterlidir.

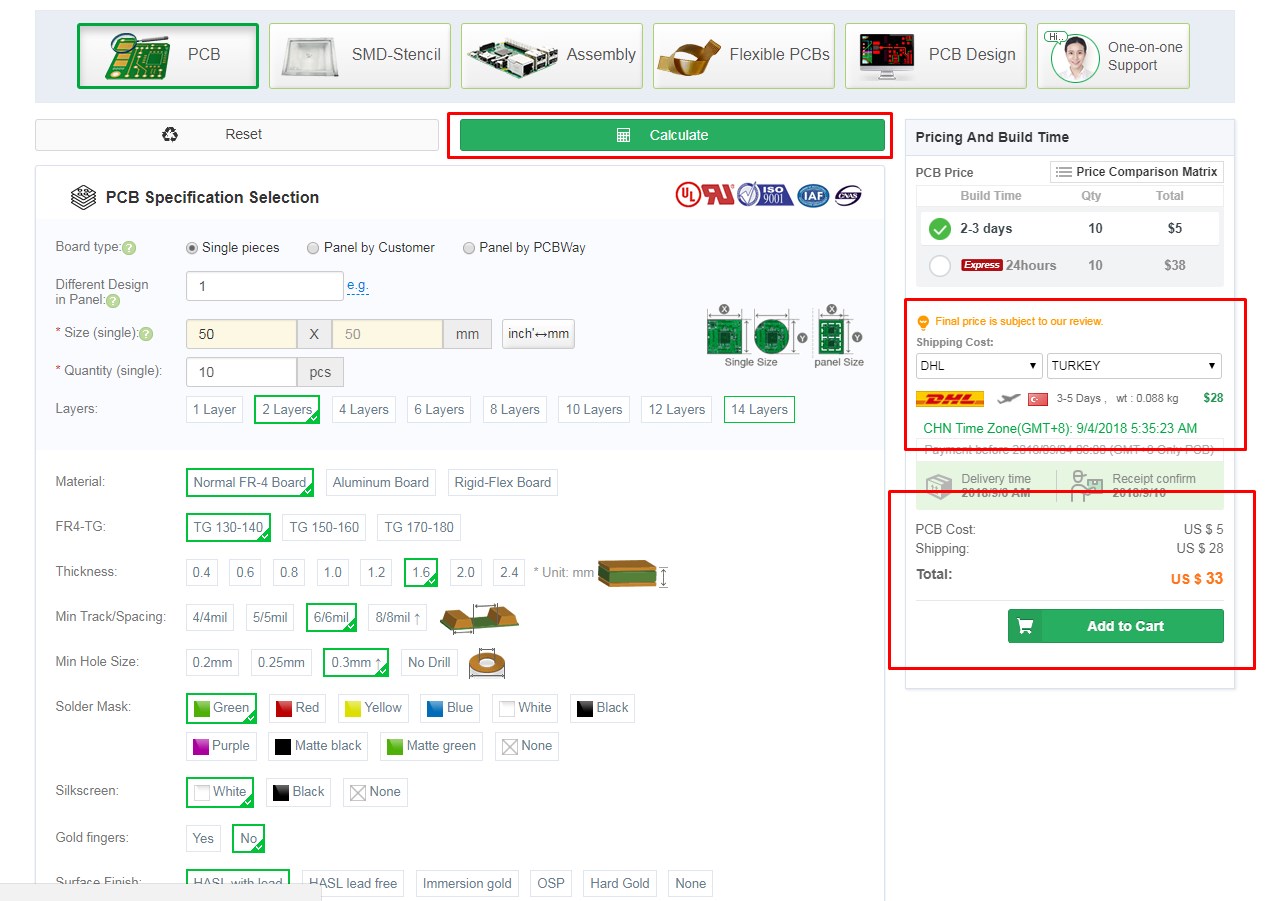

Seçimlerimizi yaptıktan sonra Calculate e tıklayın.

Calculate e tıklayınca sizi maliyet ile ilgili kısma aktaracak. Burada Kargo seçimi önemli.
DHL ile yapılan siparişlerin hızlı geldiği ama doğrudan gümrüğe girdiği ile ilgili yazılar okudum. Daha uygun maliyeti sebebiyle ben China Post Tercih ediyorum.

Seçimi yapıp Add to Cart tıklayıp dosya yükleme sayfasına geçiyoruz.

Açılan sayfada gerber dosyasını zip halinde yüklüyoruz.



  Dosyamızı yükledikten sonra Submit Order yapıp sisteme yüklüyoruz.




Bundan sonra gerber dosyası PCBWAY tarafından inceleniyor. Yoğunluğa bağlı olarak süre değişebiliyor.
 Aynı işlemi birkaç defa yapıp aynı siparişe birden fazla pcb ekleyebilirsiniz. Pcb üretim ve kargo tutarı güncellenecektir.

Yüklenen çizimlerin incelenmesi bittikten sonra toplam maliyet, kargo seçimi yapın. Birden fazla gerber yüklediyseniz, içinden ürettireceklerinizi sol üstteki kutucuğu işretleyip seçin.
Proceed to Checkout tıklayın.

Bu noktadan sonra ödeme sayfasına aktarılacak. Kredi kartı, Paypal, Aliexpress ile ödeme yapabilirsiniz.

Paypal ve Aliexpress komisyon kesiyor. Aliexpress komisyonu %8.6 kadar. yani yaklaşık 12 $ siparişte 1$ aliexpress komisyon alıyor.

Ben bu noktada sipariş vermeyeceğim ama işlemi anlatayım.
Aliexpress seçimi yaptıktan sonra müşteri temsilciniz size aliexpress linki verip üretim tutarınız kadar sizden 1$ ürün sepete eklemenizi ve ödemenizi ekliyor. Ödeme kısmında kayıtta kazandığınız 5$ yada başka indirimleriniz varsa onları kullanabilirsiniz. Sonrasında aliexpress ödeme bilginiz Satış temsilcinize PCBWAY sayfasından iletip üretimin başlamasını sağlayın.

Pcb üretimlerin aşamalarını web sayfasından ayrıntılı takip edebilirsiniz.

Üretim sürecinden sonra ortalama 2 gün içinde kargoya veriliyor. Kargo takip linki ekranda çıkıyor. 17track.net yada aftership.com dan takip edebilirsiniz. Yada gonderi.ptt.gov.tr adresinden de takip edebilirsiniz.

Uzun soluklu bir yazı oldu. PCBWAY reklam yapma, referans gösterme, deneyim paylaşmayı da başka bir yazıya konu edeyim. PCBWAY belik o yazıya da ayrı bonus verir.

Faydalı olması umuduyla...
